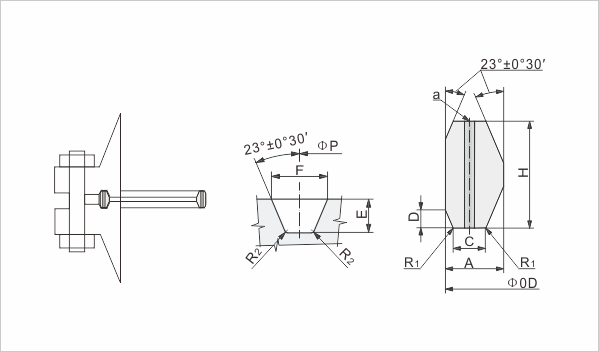

八角墊RX系列剖視圖

八角墊RX系列剖視圖


RX型墊片
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。
壓力:2000 - 5000 PSI

公差：（mm）
A *（環的寬度）
+ 0.20，-0.000
h（環的高度）
+ 0.20，-0.000
外徑（外徑）
+ 0.5，-0.000
23 *（角）
1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽，它是在環rx82通過rx91只。孔的中心線應位于“C”（寬平）的中點。孔直徑應為A。

<td width="71" style="border-color: rg

          環號
          PRESSLURE ALASSES, API 6B
          中心徑
          P
          外直徑
          0D
          環寬
          A
          環高
          H
          重量
          Ibs.
          720-960and
          2000[Note(1)]
          2900[Note(1)]
          3000
          5000
          Rx20
          1 1／2
          -
          1 1／2
          1 1／2
          68.26
          76.20
          8.73
          19.05
          0.527
          Rx23
          2
          -
          -
          -
          82.55
          93.27
          11.91
          25.40
          1.15
          Rx24
          -
          -
          2
          2
          95.25
          105.97
          11.91
          25.40
          1.33
          Rx25
          -
          -
          -
          3 1／8
          101.60
          109.54
          8.73
          19.05
          1.42
          Rx26
          2 1／2
          -
          -
          -
          101.60
          111.92
          11.91
          25.40
          1.50
          Rx27
          -
          -
          2 1／2
          2 1／2
          107.95
          118.27
          11.91
          25.40
          1.73
          Rx31
          3
          -
          3
          -
          123.83
          134.54
          11.91
          25.40
          1.91
          Rx35
          -
          -
          -
          3
          136.53
          147.24
          11.91
          25.40
          2.09
          Rx37
          4
          -
          4
          -
          149.23
          159.94
          11.91
          25.40
          2.27
          Rx39
          -
          -
          -
          4
          161.93
          172.64
          11.91
          25.40
          2.54
          Rx41
          5
          -
          5
          -
          180.98
          191.69
          11.91
          25.40
          2.72
          Rx44
          -
          -
          -
          5
          193.68
          204.39
          11.91
          25.40
          2.96
          Rx45
          6
          -
          6
          -
          211.14
          281.85
          11.91
          25.40
          3.66
          Rx46
          -
          -
          -
          6
          211.14
          222.25
          13.49
          28.58
          8.56
          Rx47
          -
          -
          -
          8(2)
          228.60
          245.27
          19.84
          41.28
          3.79
          Rx49
          8
          -
          8
          -
          269.88
          280.59
          11.91
          25.40
          5.36
          Rx50
          -
          -
          -
          8
          269.88
          283.37
          16.67
          31.75
          4.56
          Rx53
          10
          -
          10
          -
          323.85
          334.57
          11.91
          25.40
          6.45
          Rx54
          -
          -
          -
          10
          323.85
          337.34
          16.67
          31.75
          5.36
          Rx57
          12
          -
          12
          -
          381.00
          391.72
          11.91
          25.40
          26.40
          Rx63
          -
          -
          -
          14
          419.10
          441.72
          26.99
          50.80
          6.63
          Rx65
          16
          -
          -
          -
          469.90
          480.62
          11.91
          25.40
          9.39
          Rx66
          -
          -
          16
          -
          469.90
          483.39
          16.67
          31.75
          7.52
          Rx69
          18
          -
          -
          -
          533.40
          544.12
          11.91
          25.40
          20.14
          Rx70
          -
          -
          18
          -
          533.40
          550.07
          19.84
          41.28
          11.63
          Rx73
          20
          -
          -
          -
          584.20
          596.11
          13.49
          31.75
          22.10
          Rx74
          -
          -
          20
          -
          584.20
          600.87
          19.84
          41.28
          0.790
          Rx82
          -
          1
          -
          -
          57.15
          67.87
          11.91
          25.40
          0.880
          Rx84
          -
          1 1／2
          -
          -
          63.50
          74.22
          11.91
          25.40
          0.880
