八角墊RX系列

八角墊RX系列

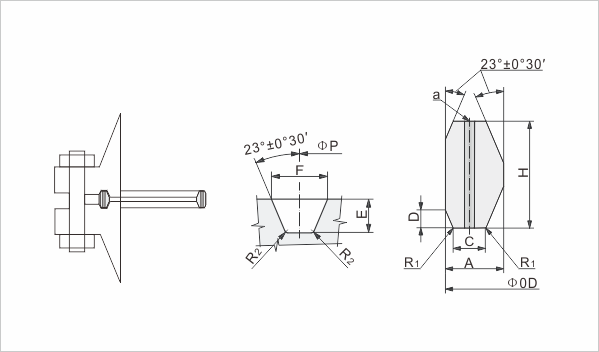

RX型墊片
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準，適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力，增加密封的效率。
壓力:2000 - 5000 PSI

公差：（mm）
A *（環的寬度）
+ 0.20，-0.000
h（環的高度）
+ 0.20，-0.000
外徑（外徑）
+ 0.5，-0.000
23 *（角）
1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的，只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽，它是在環rx82通過rx91只。孔的中心線應位于“C”（寬平）的中點?？字睆綉?yīng)為A。

環號

PRESSLURE ALASSES, API 6B

中心徑

P

外直徑

0D

環寬

A

環高

H

重量

Ibs.

720-960and

2000[Note(1)]

2900[Note(1)]

3000

5000

Rx20

1 1／2

-

1 1／2

1 1／2

68.26

76.20

8.73

19.05

0.527

Rx23

2

-

-

-

82.55

93.27

11.91

25.40

1.15

Rx24

-

-

2

2

95.25

105.97

11.91

25.40

1.33

Rx25

-

-

-

3 1／8

101.60

109.54

8.73

19.05

1.42

Rx26

2 1／2

-

-

-

101.60

111.92

11.91

25.40

1.50

Rx27

-

-

2 1／2

2 1／2

107.95

118.27

11.91

25.40

1.73

Rx31

3

-

3

-

123.83

134.54

11.91

25.40

1.91

Rx35

-

-

-

3

136.53

147.24

11.91

25.40

2.09

Rx37

4

-

4

-

149.23

159.94

11.91

25.40

2.27

Rx39

-

-

-

4

161.93

172.64

11.91

25.40

2.54

Rx41

5

-

5

-

180.98

191.69

11.91

25.40

2.72

Rx44

-

-

-

5

193.68

204.39

11.91

25.40

2.96

Rx45

6

-

6

-

211.14

281.85

11.91

25.40

3.66

Rx46

-

-

-

6

211.14

222.25

13.49

28.58

8.56

Rx47

-

-

-

8(2)

228.60

245.27

19.84

41.28

3.79

Rx49

8

-

8

-

269.88

280.59

11.91

25.40

5.36

Rx50

-

-

-

8

269.88

283.37

16.67

31.75

4.56

Rx53

10

-

10

-

323.85

334.57

11.91

25.40

6.45

Rx54

-

-

-

10

323.85

337.34

16.67

31.75

5.36

Rx57

12

-

12

-

381.00

391.72

11.91

25.40

26.40

Rx63

-

-

-

14

419.10

441.72

26.99

50.80

6.63

Rx65

16

-

-

-

469.90

480.62

11.91

25.40

9.39

Rx66

-

-

16

-

469.90

483.39

16.67

31.75

7.52

Rx69

18

-

-

-

533.40

544.12

11.91

25.40

20.14

Rx70

-

-

18

-

533.40

550.07

19.84

41.28

11.63

Rx73

20

-

-

-

584.20

596.11

13.49

31.75

22.10

Rx74
