八角墊SBX系列

八角墊SBX系列

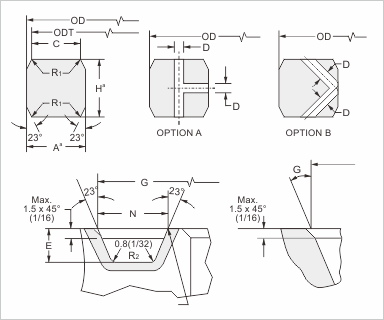

公差:(mm)

OD + 0.5,- 0 E + 0.8,- 0

口腔崩解片

C + 0.15 - 0克23 0 15′°°±

0.5+0.2

HA + 0.2,- 0 R2最大值

aa + 0.2,- 0 D + 0,- 0.8

注1:
半徑應在8%到12%的墊片高度,h
注2:
在SBX環截面兩壓力通道孔防止壓力鎖時,連接是由水下。提供鉆井壓力通道孔兩種選擇。一個加寬容0,2 mm(0008)寬度和高度是允許的,只要在任何環的寬度或高度變化不超過0.1毫米(0004)沿整個圓周。

環號

尺寸

mm

(in)

SBX149

19

3/4

SBX150

25

1

SBX151

46

1 11/16

SBX152

52

2 1/16

SBX153

65

2 9/16

SBX154

78

3 1/16

SBX155

103

4 1/16

SBX156

179

7 1/16

SBX157

228

9

SBX158

279

11

SBX159

346

13 5/8

SBX160

346

13 5/8

SBX161

422

16 5/8

SBX162

422

16 5/8

SBX163

476

18 3/4

SBX164

476

183/4

SBX165

540

21 1/4

SBX166

540

21 1/4

SBX169

131.18

5 1/8
